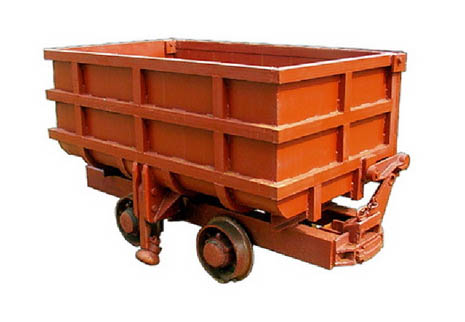

曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。

曲轨侧卸式矿车优点

它的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载，由于这种卸载方式自身的特点，曲轨卸载空间小，一般只要5.2米长，卸载倾角仍可达到55度，有效的节省了井巷的开拓空间和缩小了硐室尺寸。卸载距离短，煤仓和车场的掘进体积只有其它矿车的三分之一；由于卸载曲轨是对称的，可实现侧卸式矿车的双向进行卸载。

曲轨侧卸式矿车技术参数

型号 0.7M3 1.2M31.6M3 2.0M3 2.5M3 4.0M3 6.0M3

容积(M) 0.7 1.2 1.6 2.02.5 4.06.0

载重(t) 1.75 3 4 5 6.25 10 15

轨距(mm) 600 600600/762 600762/900 762/900 762/900

轴距(mm) 600 600800 1000 1200 2000 2000

车轮直径(mm) 300300 50/400 400 400350 350

牵引高度(mm) 320320 320 320 320430500

卸载角度(度) 4040 4242454242

牵引车速(km/h) 121212 1212 8 8

转弯半径(m) 810 10 12 12 15 15

联接器形式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式

长(mm) 16501900 2750/2500 30003650 3650 5000

宽(mm) 9801050 1200 1250 1250 1500 1800

高(mm) 10501200 1300 1300 1300 1586 1675
