亿煤告诉你矿车三环链拉力验算

 |

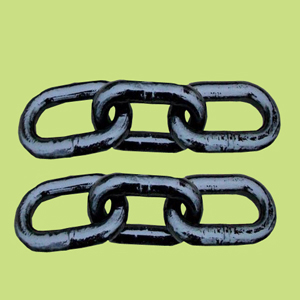

三环链



矿车三环链



以副斜井斜坡一次串车个数(矸车4个、煤车6个)来进行验算其强度:

1、原始资料:

井桶倾角:β=230   。

斜长:PL=(540+40)M 。

矿车主要规格:矿车自重G0= 660KG 、容积 V=1.1M3

矿车全长L=2.2M

煤的松散容重r=900kg/m3

矸石的松散容重r/=1700kg/m3

装载系数α=0.75

每辆矿车的载重量:煤车G=rαV

=900*0.75*1.1

=742.5kg

矸车G/= r/αv

=1700*0.75*1.1

=1402.5kg

f1为矿车运动阻力系数,   取 0.015

f2为钢丝绳运动阻力系数, 取 0.2   。

钢丝绳直径为26mm,6*19的钢丝绳的破断拉力总和430.7KN ,每米重量L=2.444Kg/m  。

2、矸石车:F=m(Q1+Q2)(Sinβ+f1Cosβ)+PLL(Sinβ+f2Cosβ)

=4(660+1402.5)(Sin230+0.015Cos230)+(550+40)*2.444(Sin230+0.2Cos230)

=8250*0.405+590*2.444*0.575

=4170.4Kg

3、原煤车: F=m(Q1+Q2)(Sinβ+f1Cosβ)+PLL(Sinβ+f2Cosβ)

=6(660+742.5)(Sin230+0.015Cos230)+(550+40)*2.444(Sin230+0.2Cos230)

=8415*0.405+590*2.444*0.575

=4237.2Kg

4、试验三环链的数据如下:

①  φ16.2极限荷重 280KN      280000/9.8=28571.43Kg

安全系数:    矸石车: 28571.43Kg/4170.4Kg =6.85<10

原煤车: 28571.43Kg/4237.2Kg =6.74 <10

②  φ31.6极限荷重440KN     440000/9.8=44897.96kg

安全系数:   矸石车: 44897.96kg /4170.4Kg =10.77>10

原煤车: 44897.96kg /4237.2Kg =10.60 > 10

③  φ29.4极限荷重430KN      430000/9.8=43877.55kg

安全系数:   矸石车: 43877.55kg/4170.4Kg =10.52 >10

原煤车: 43877.55kg/4237.2Kg =10.36 > 10

④  φ24.6极限荷重406KN      406000/9.8=41428.57kg

安全系数:   矸石车: 41428.57kg /4170.4Kg =9.93<10

原煤车: 41428.57kg /4237.2Kg =9.78 <  10

⑤  φ26.9极限荷重468KN      468000/9.8=47755.10kg

安全系数:   矸石车: 47755.10kg /4170.4Kg =11.45>10

原煤车: 47755.10kg //4237.2Kg =11.27 >  10

对 以上矿车的三环链进行强度拉力试验强度验算,安全系数只有φ24.6以上三环链的极限荷重能提煤车6部或4部矸车,方能达到《煤矿安全规程》第414条的 规定不小于10;φ24.6(含φ24.6)以下的其它安全系数未能达到《煤矿安全规程》第414条的规定不小于10 ,须更换不合格的三环链。
