提升三环链使用寿命的关键技术研究

---

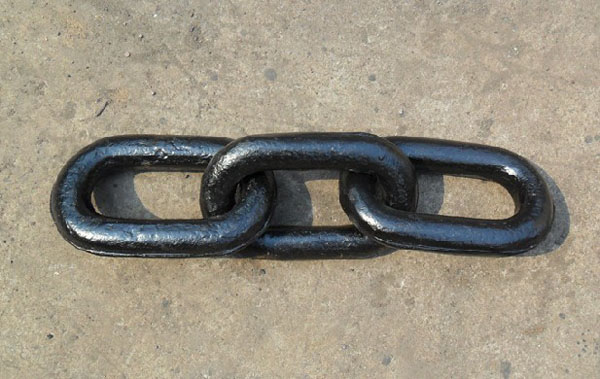

三环链作为煤矿运输系统中的关键连接部件，其可靠性直接影响生产安全与效率。针对井下复杂工况导致的链环磨损、断裂等问题，通过技术创新可明显提升其使用寿命。

一、材料优化技术

1、合金成分设计

采用Cr-Mo-V系合金钢，通过微合金化处理提升材料的抗拉强度（≥1000MPa）和疲劳性能，同时保持足够的韧性储备。

2、热处理工艺改进

实施"淬火+中温回火"复合工艺，使硬度控制在HRC38-42范围，兼顾耐磨性与抗冲击能力。

二、结构强化技术

1、应力分布优化

通过有限元分析重构链环过渡圆弧，将应力集中系数从2.1降至1.4，延长疲劳寿命30%以上。

2、表面强化处理

采用超音速火焰喷涂（HVOF）技术在受力面制备WC-10Co4Cr涂层，显微硬度达1200HV，耐磨性提升5-8倍。

三、智能监测技术

1、在线损伤检测

集成RFID芯片与应变传感器，实时监测链环变形量，当累计损伤度达阈值时触发预警。

2、大数据寿命预测

基于历史服役数据建立剩余寿命评估模型，预测误差控制在±15%以内。

通过材料-结构-监测技术的协同创新，可使三环链使用寿命延长至传统产品的2-3倍。建议进一步开展井下实际工况的耐久性验证，推动技术成果转化应用。
