矿车轮对相应标准

关键词: 轮对 矿车配件 矿车轮对 更新时间:2019-03-22

矿车轮对作为矿车中的重要配件,它的一些标准是很严格的,小编现在来给大家讲解下。

1、单列向心球轴承磨损,其径向间隙不得超过0.5mm。

2、车轮不得有裂纹,踏面光洁,转动灵活。

3、轮对固定在车架上时,挡箍与轴座的间隙不得大于5mm轴距允差不得超过2mm。两轴应垂直于车架纵向中心线。

4、车轮踏面的几何尺寸应符合GB4695-84的规定,踏面磨损量不得超过原厚的45%,轮缘磨损量不得超过原厚的35%。

5、大修矿车一般不得使用旧轴承。同一轮对上新旧轴承不得混合使用。

6、矿车放在水平轨道上检查,矿车轮对中有一个不接触的最大间隙不得超过1mm。

7、同一矿车上,旧轴承的径向间隙差不得大于0.1mm。

8、同一轮对两轮踏面直径差不得超过2mm。

9、使用旧轴承装配后,车轮的摆动量(一侧前一侧后)不得超过2mm(量轮缘)。

表1 矿车轴与轴承内径的配合 mm

轴 承 内 径配 合 盈 量

>15~50  009~0.037

>50~800.  0.011~0.045

表2 矿车轴与轴承外径的配合 mm

轴 承 外 径配 合 盈 量

>80~120  001~0.038

10、车轴轴颈磨损时,不得滚花或镶套修理。车轴最大弯曲不得超过1mm。

11、车轴与轴承内径采用m6级公差配合。当轴承为G级精度时,其配合盈量应符合表1的规定。

12、轮对的轮距应符合窄轨电机车4.1.4.6条的规定。

13、车轮与轴承外径采用N6级公差配合。当轴承为G级精度时,其配合盈量应符合表2的规定。车轮内孔的表面粗糙度不得大于1.6。

以上就是亿煤小编总结出来的矿车轮对的相应标注,大家还有哪些想要了解的,可以联系小编哦。

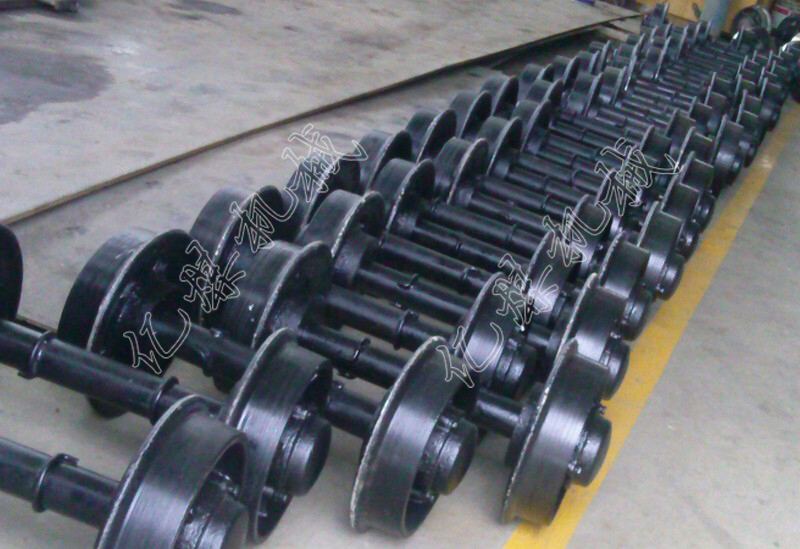

矿车轮对
