新三环链拉力验算资料

关键词: 三环链 矿车三环链 更新时间:2019-03-05

在前面小编已经给大家讲过关于三环链的一些验算方法,随着时间的流逝,新方法也随之出现,那么他们事如何验算的呢?小编来告诉大家。

这次小编验算三环链是以副斜井斜坡矸车4个、煤车6个的个数来进行验算其强度:

当然我们需要先找到一些基本的信息:井桶倾角:β=230;斜长:PL=(540+40)M;矿车主要规格:矿车自重G0= 660KG 、容积 V=1.1M3;矿车全长L=2.2M;煤的松散容重r=900kg/m3;矸石的松散容重r/=1700kg/m3;装载系数α=0.75;每辆矿车的载重量:煤车G=rαV =900*0.75*1.1 =742.5kg;矸车G/= r/αv =1700*0.75*1.1 =1402.5kg;f1为矿车运动阻力系数,取 0.015;f2为钢丝绳运动阻力系数,取 0.2。

钢丝绳直径为26mm,6*19的钢丝绳的破断拉力总和430.7KN ,每米重量L=2.444Kg/m  。

试验三环链的数据

①  φ16.2极限荷重 280KN      280000/9.8=28571.43Kg

 安全系数:    矸石车: 28571.43Kg/4170.4Kg =6.85<10

               原煤车: 28571.43Kg/4237.2Kg =6.74 <10

②  φ31.6极限荷重440KN     440000/9.8=44897.96kg

 安全系数:   矸石车: 44897.96kg /4170.4Kg =10.77>10

              原煤车: 44897.96kg /4237.2Kg =10.60 > 10

③  φ29.4极限荷重430KN      430000/9.8=43877.55kg

 安全系数:   矸石车: 43877.55kg/4170.4Kg =10.52 >10

              原煤车: 43877.55kg/4237.2Kg =10.36 > 10

④  φ24.6极限荷重406KN      406000/9.8=41428.57kg

 安全系数:   矸石车: 41428.57kg /4170.4Kg =9.93<10

              原煤车: 41428.57kg /4237.2Kg =9.78 <  10

⑤  φ26.9极限荷重468KN      468000/9.8=47755.10kg

 安全系数:   矸石车: 47755.10kg /4170.4Kg =11.45>10

              原煤车: 47755.10kg //4237.2Kg =11.27 >  10

对以上矿车的三环链进行强度拉力试验强度验算,安全系数只有φ24.6以上三环链的极限荷重能提煤车6部或4部矸车,大家还有哪些不了解的地方,可以来联系小编哦。

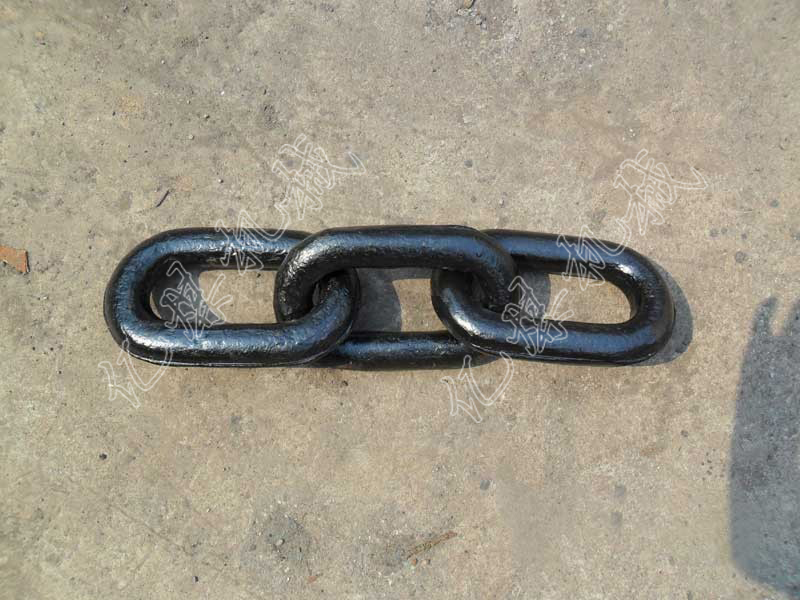

三环链
