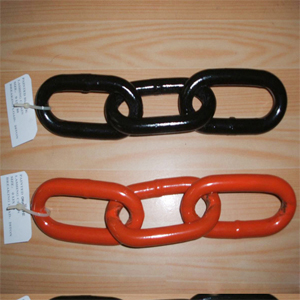

hello，小伙伴们早安，小编来讲解新知识了，今天小编主要来说三环链的技术要求有哪些？下文有详细介绍。
1、 三环链的弯曲试验结果符合MT244.1—2005表4或表5的规定，弯曲试验之后没有裂纹。
2、 三环链的冲击功符合MT244.1—2005表6的规定。
3、 三环链的疲劳试验符合MT244.1—2005表7的规定，试验中不允许出现明显裂纹。当疲劳试验达到规定次数时，三环链如出现裂纹，则对该三环链进行破断拉力试验，其破断负荷应不低于360kN。
4、 三环链符合MT244.1—2005标准的要求，并按规定程序批准的图样和技术文件制造。
5、焊接三环链选用热轧棒材，棒材材料为优质碳素结构钢或低碳合结构金钢，钢材为全镇静钢，其化学成分符合GB/T 699的规定。
6、 三环链的拉伸试验符合MT244.1—2005表3及4.4的规定。
7、 三环链在试验负荷下的伸长率不大于2%；破断负荷下的伸长率不小于15%。
8、 三环链热处理后，晶粒度符合GB/T 6394中5级或更细的均匀组织。焊接链环全脱碳层不大于0.1mm。
9、 焊接三环链表面光洁，焊口处不允许有气孔、夹渣、裂纹等缺陷。
10、 三环链出厂前表面涂沥青漆。
11、 所用原材料均有生产厂的合格证明书，并进行化验。
12、 三环链尺寸偏差符合MT244.1—2005表8的规定。
13、三环链表面光洁，不允许过烧，无裂纹，毛边高度不大于1mm，重皮及伤痕磨平后的凹下深度不大于1mm，错模量不大于1mm。
14、 焊接三环链链焊接处的直径不小于棒料的直径，也不大于实际棒料直径的115%。焊缝在链环的直线部分。
看完以上三环链的技术要求，大家有什么想要了解的吗？可以随时联系小编哦。
