万能环的规格型号

---

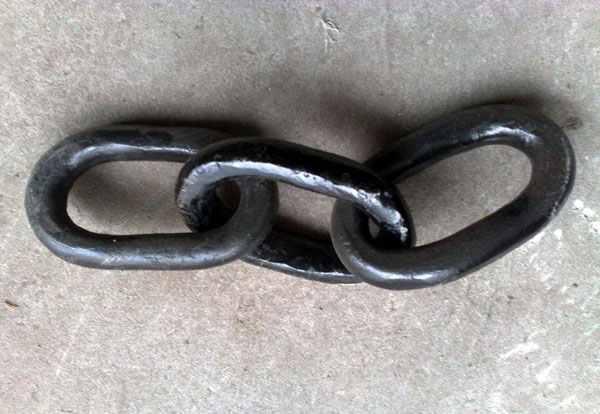

山东亿煤专业生产矿用万能环,单环链万能环是目前我国矿山地面和井下巷道窄轨铁路运输车辆,两节车连接用的重要元器件。使用时将转环链放于两车之间,再通过插销将转环链两端（碰头座）的上下销孔连接在一起而后将插销锁紧即可。万能环的使用减轻了钢丝绳损坏的机率增加了安全性和可靠性.
我厂生产的万能环严格符合M,T,2,4,4,.,1,–,2,0,0,5执行标准中的有关要求及图样技术要求,该产品可广泛用于矿山井内或地面上固定车厢式矿车及平板车及材料车窄轨运输车辆连接,也可广泛用于井下设备运输车辆的连接。

万能环规格型号

规格 宽度 圆弧半径 重量 试验负荷 最大实验伸长率 最小破段负荷 最小破段伸长率

最小内宽 最大外宽

22×105 40 87 41 2.9 70 2 370 15

26×118 46 102 48 4.6 100 2 520 15

28×120 48 108 51 6.7 110 2 610 15

30×120 48 112 53 7.8 120 2 670 15

30×130 55 119 56.5 6.9 120 2 670 15

32×140 58 126 60 9.9 140 2 790 15

34×147 64 136 65 10.1 160 2 890 15

38×145 80 160 77 13.65 200 2 1110 15
