三环连的技术要求

---

现在随着时代的快速发展，我们国家的各行各业也迎来了新的变化，现在的煤矿行业也从前几年的阴霾中走出来了，又开始了他的新生时代。而对于这些矿业活动和矿山的开采运输来讲，矿用三环连的作用是举足轻重的，小编今天就来给大家说一说三环连的技术要求。

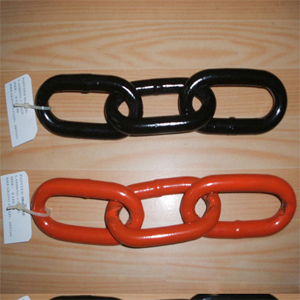

1、三环链符合MT244.1—2005标准的要求，并按规定程序批准的图样和技术文件制造。

2、焊接三环链选用热轧棒材，棒材材料为优质碳素结构钢或低碳合结构金钢，钢材为全镇静钢，其化学成分符合GB/T 699的规定。

3、三环连的拉伸试验符合相应的规定。

4、三环链在试验负荷下的伸长率不大于2%；破断负荷下的伸长率不小于15%。

5、 三环链的弯曲试验结果符合MT244.1—2005表4或表5的规定，弯曲试验后无裂纹。 6、 三环链的冲击功符合MT244.1—2005表6的规定。

7、三环链的疲劳试验符合MT244.1—2005表7的规定，试验中不允许出现明显裂纹。当疲劳试验达到规定次数时，三环链如出现裂纹，则对该三环链进行破断拉力试验，其破断负荷应不低于360kN。

8、三环连热处理后，晶粒度符合GB/T 6394中5级或更细的均匀组织。焊接链环全脱碳层不大于0.1mm。

9、三环链尺寸偏差符合MT244.1—2005表8的规定。

10、三环链表面光洁，不允许过烧，无裂纹，毛边高度不大于1mm，重皮及伤痕磨平后的凹下深度不大于1mm，错模量不大于1mm。

11、焊接三环链链焊接处的直径不小于棒料的直径，也不大于实际棒料直径的115%。焊缝在链环的直线部分。

12、 焊接三环链表面光洁，焊口处不允许有气孔、夹渣、裂纹等缺陷。

13、 三环连出厂前表面涂沥青漆。

14、所用原材料均有生产厂的合格证明书，并进行化验。
